万用表是电工维修、设备维护和电子爱好者手中最常用的便携式测量工具，其最核心的功能——电压测量，直接关系到电气安全检测和故障排查的效率。在家电维修中，测量插座电压是否在220V±10%范围内是判断供电正常与否的首要步骤；在汽车维修中，检查电池和充电系统电压是诊断车辆电气故障的入门关卡；在工业电气维护中，检测380V配电柜各相电压则直接关系到生产线的安全运行。约30%的电气故障虽然可通过基础测量及时发现，但错误的测量方法却可能导致读数偏差甚至烧毁仪表——这正是大量新手甚至部分老手反复踩坑的根本原因-20。本文基于家电维修、汽车维修、工业电气三大主流场景，从最基础的档位选择到行业专用仪器的进阶应用，分层次详解万用表电压测量的全流程操作，帮助不同基础的从业者快速掌握电压读数的核心技巧，彻底告别“电压测不准、不敢测、测完看不懂”的尴尬局面。
一、电压测量前置准备：三个步骤决定测量精度
1.1 万用表选择与检测工具适配：基础款与行业专用款如何选
电压测量的准确与否，首先取决于你是否选择了合适的万用表。
基础款——家庭维修与电工入门首选。 对于家电维修新手和电子爱好者，入门级数字万用表完全够用。选择时重点关注：具备交直流电压测量功能（ACV/DCV档位），量程覆盖日常电压范围（直流0-1000V，交流0-750V），输入阻抗不低于1MΩ。这类万用表操作简便、价格亲民，能满足插座电压检测、电池电量判断、家电电路板供电测试等常规需求。以FLUKE 101Kit为例，其自动量程模式可根据实测电压自动切换合适量程，6000计数LCD屏快速显示电压值，若显示数值偏离220V标准供电电压，即可初步判断是外部供电问题或电源板故障-。
专业款——行业场景定制化需求。 不同行业的从业者应根据自身场景选择适配工具：
家电售后维修场景：推荐配备特尖表笔的万用表（如FLUKE 15BMAX KIT款）。空调、冰箱等家电的电路板元件密集，特尖表笔可精准接触小封装元件引脚，避免误触相邻焊点导致短路-。
汽车维修场景：务必选择高阻抗数字万用表（输入阻抗≥10MΩ），以保护敏感的汽车电子控制单元（ECU）。具备频率测量、占空比测量、温度探头等汽车专用功能的万用表更适合专业诊断-29。
工业电气维护场景：需要具备高精度（如60万位计数）、宽工作温度范围（-40℃~55℃）和高防护等级（IP67）的工业型万用表，以适应变电站、输配电线路及石化冶炼等恶劣环境-44。
变频器测试场景：切勿使用普通万用表测量变频器输出电压，应选择具备低通滤波器和真有效值功能的专用万用表，普通万用表在PWM波形下读数会严重偏差甚至烧毁-53。
1.2 电压测量安全注意事项：重中之重，性命攸关
电压测量涉及带电操作，以下4条安全守则是每次测量前必须确认的红线：
① 严禁用电流档或电阻档测量电压！ 这是导致万用表损坏最常见的原因。数字万用表损坏在大多数情况下是因测量档位错误造成，如在测量交流市电时误将档位置于电阻挡，表笔一旦接触市电，瞬间即可造成万用表内部元件损坏-11。测量完毕后务必检查档位是否归位，部分万用表测量完电流后红表笔插在电流孔中，若忘记插回VΩ孔就直接测电压，表或电源会在“一缕青烟中上云霄”——报废-3。
② 未知电压时遵循“量程宁高勿低”原则。 测量未知电路电压时，务必先选择高于预期电压的最高档位，再逐步调低至合适量程。指示值在量程的1/2至2/3区间时精度最佳-10。若用交流20V档位测量220V市电，很易引起万用表交流放大电路损坏，使万用表失去交流测量功能-11。
③ 带电操作时必须单手测量，双手勿触表笔金属部分。 测量带电线路时，用单手操作表笔（像握筷子一样捏住绝缘柄），另一只手不要接触被测点、表笔金属部分或潮湿表面。这是防止触电，特别是高压环境下保命的关键-10。测交流高压时，优先使用绝缘工具辅助，确保在干燥绝缘环境下作业。
④ 被测电路如需拆开测量，必须断电操作。 测量电压时表笔并联接入电路，虽不需要断电，但若需移动或调整接线，务必先断开电路再操作。测量过程中如需切换量程或功能档位，必须先断开被测电路或移开表笔，带电换挡可能产生电弧损坏仪表或导致触电-10。
1.3 电压基础认知：直流和交流，千万别搞混
直流电压（DCV） ——符号为“V⎓”或“DCV”，特点是电压方向恒定、大小不变。常见测量对象包括：电池（1.5V/9V/12V）、手机充电器输出（5V/9V/12V）、汽车蓄电池（12V）、工业直流电源（24V/48V等）。直流电压测量时注意表笔极性：红表笔接正极，黑表笔接负极。若接反，读数前会出现负号“-”-3。
交流电压（ACV） ——符号为“V~”或“ACV”，特点是电压大小和方向周期性变化。常见测量对象包括：家庭插座（220V）、工业三相电（380V）、发电机输出。交流电压无正负之分，表笔可任意接。我国电网标准频率为50Hz，部分万用表还可同步测量频率以验证供电质量-。
关键参数与测量精度的关联： 万用表量程决定了可测量的电压上限。不同万用表的直流电压上限量程通常为1000V，超出此范围需另配高压探头-11。测量高电压时（如400V-1000V），表笔与测量处必须接触良好，不能有任何抖动，否则除了可能造成万用表损坏，严重时还可使万用表无任何显示-11。
二、核心电压测量方法：三步搞定电压读数
2.1 基础操作法：新手快速上手电压测量
测量电压的核心逻辑只有三步：选对档位 → 正确接线 → 稳定读数。
第一步：选档。 根据被测对象预估电压范围，选择对应功能档位。测干电池选DCV 20V档，测家庭插座选ACV 750V档。不确定电压值怎么办？从最高档开始——先选该万用表的最大量程档位，若读数显示溢出（数字表显示“1.”或“OL”），说明量程仍不够，需换更高档；若读数数值较小，则逐步下调至更精准的量程档位-1。对于自动量程万用表，只需选择正确的电压档（ACV/DCV），仪表会自动切换合适量程。
第二步：接线。 黑表笔始终插入COM孔，红表笔插入VΩ孔-2。测量电压时万用表与电路并联连接——红黑表笔分别接触被测两点，不断开电路。测直流电压时注意极性，测交流电压则无需区分。测量时保持表笔与被测点稳定接触，手指勿触碰表笔金属部分。
第三步：读数。 数字万用表直接读取屏幕数值，注意单位和小数点位置（mV与V相差1000倍）。指针式万用表需结合所选量程刻度线换算。若显示“1.”或“OL”表示量程太小，换更高档再测-3。数值稳定后再记录。
2.2 万用表读电压实操：家庭维修新手重点掌握
家庭插座电压检测（交流220V）。 将万用表档位旋至交流电压档，量程选ACV 750V（因220V接近量程上限的1/3，测量精度足够）。红黑表笔分别插入COM孔和VΩ孔，将表笔插入插座火线与零线插孔（若无法分辨极性，可任意接，交流电压无极性）。读数应在210V-240V之间为正常，低于200V可能存在线路压降，0V则表示断电或跳闸-6。
电池电量判断（直流电压）。 以1.5V干电池为例，档位旋至DCV 2V或20V档。红表笔接电池正极（+），黑表笔接负极（-）。新电池空载电压应≥1.5V。更精准的判断方法是“带载测试”：接入负载（如小灯泡或电阻）后再测，若电压骤降至1.3V以下，说明电池老化-6。汽车12V蓄电池健康标准：静止状态应显示12.6V或更高；发动机运转时（发电机充电）电压应稳定在13.8V-14.7V之间-29。

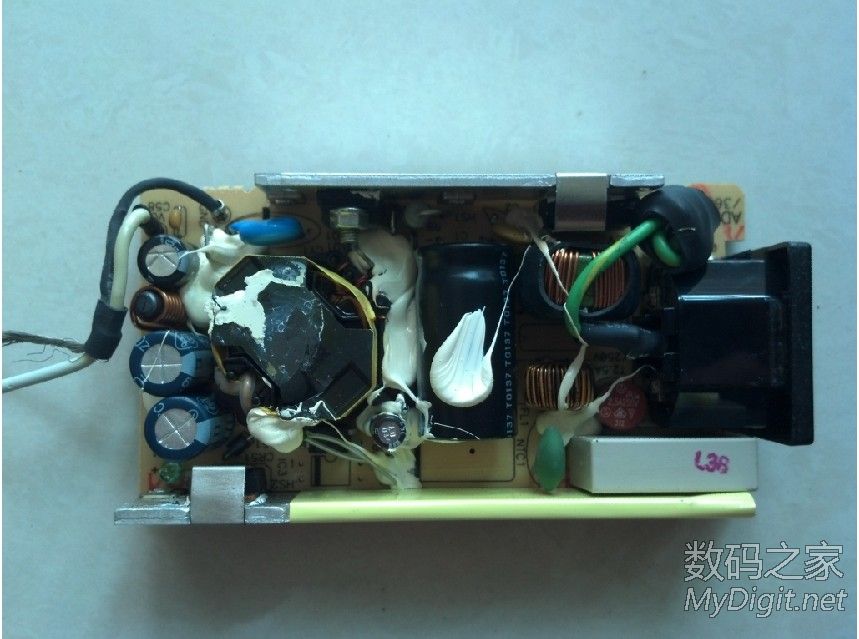

家电电路板供电检测。 以空调或冰箱电路板为例，找到电源输入端（AC220V整流后的直流电压通常为300V左右）。万用表拨至直流电压1000V档，红表笔接整流输出正极，黑表笔接地端（通常为电容负极或散热片）。若测得电压远低于预期值，可能是整流桥故障、滤波电容失效或前级电源问题。测量时注意电路板带电，双手操作时要保持绝缘，表笔尖端选择特尖型号以精准接触小封装引脚。
2.3 行业电压测量进阶：汽车/工业场景精准检测方法
汽车维修场景——动态电压测试与电压降检测。 汽车电气故障诊断中，仅测量静态电压远远不够。以下三类电压测试方法对专业汽修人员必不可少：
① 蓄电池健康度综合评估。 测量步骤如下：先测电池空载电压（健康值≥12.6V）→启动发动机，测充电电压（正常13.8V-14.7V）→熄火后测量寄生漏电电流（正常≤50mA）。若启动瞬间电压跌至9.5V以下，说明电池容量衰减严重-6。
② 电压降检测法——定位线路接触不良。 电压降是汽车电气系统的“隐形杀手”，当电路中存在氧化端子、老化电线或接地不良时，电流通过会产生电压下降，导致终端组件获得的电压低于额定值-31。检测方法：万用表拨至直流电压低量程档（如200mV或2V），红黑表笔分别接在待测线路的两端（如从电池正极到起动机正极端子），在电路通电且负载工作状态下读取压降数值。普通电路（如大灯、喇叭）压降应≤0.5V，精密电路（如ECU、传感器）压降应≤0.10V-31。
③ 传感器信号电压检测。 以氧传感器为例：启动发动机至正常工作温度，万用表拨至直流电压2V档，红表笔接信号线，黑表笔接地。正常氧传感器信号应在0.1V-0.9V之间周期性跳变（约每2-3秒一次）。若信号恒定在0.1V以下（混合气过稀）或0.9V以上（过浓）或完全不跳变，说明传感器或相关电路存在故障-29。
工业电气场景——三相电检测与安全规范。 工业现场电压测量涉及更高电压等级（380V/660V/10kV），操作规范更为严格：
① 三相四线制供电系统检测。 测量线电压（L1-L2、L2-L3、L3-L1）：万用表拨至交流电压1000V档（工业380V选用1000V档），红黑表笔分别接触两相火线。正常线电压范围在360V-400V之间-6。测量相电压（L1-N、L2-N、L3-N）：红表笔接触火线，黑表笔接触零线（N），正常范围210V-240V。若三相电压偏差超过5%，说明供电系统存在不平衡，可能引发电机过热或设备损坏。
② 配电柜与设备电压检测。 在工厂车间维修时，测量PLC输入输出信号电压（通常为24V直流）、传感器供电电压（4-20mA信号对应24V电源）等，需确认电压值是否稳定在额定范围内-45。工业万用表应选用高精度、自动量程、具备数据记录功能的型号，以适配流水线批量检测和长时间在线监测需求。
③ 变频器输出电压的特殊处理。 特别提醒：不要用普通万用表直接测量变频器输出电压！变频器实际输出波形为PWM波，包含大量高次谐波，普通万用表测量结果会严重偏差，某些情况下万用表可能直接烧毁。用于变频测试的仪表应具备在各种PWM波形中分解出基波的能力，或至少具备低通滤波器功能-53。
三、补充模块：深度提升电压测量水平
3.1 不同行业场景的电压检测重点
家电维修场景检测重点： 家用电器维修中电压检测主要围绕三个方面展开——①电源供电检测（判断220V是否正常送入、电源板是否有输出）；②电路板关键节点电压（如整流后300V、稳压输出5V/12V/24V等）；③控制信号电压（如微处理器供电、继电器线圈电压等）。建议在家电维修中优先排查供电电压，这往往是80%故障的根源。
汽车维修场景检测重点： 汽车电气系统电压检测的核心在于动态测试——①电池与充电系统电压（静态12.6V、动态13.8V-14.7V）；②传感器信号电压（如氧传感器0.1V-0.9V跳变、节气门位置传感器线性变化）；③电压降检测（排查线路接触不良、接地不良）。汽车故障诊断中用万用表检测电压的变化，可快速判断电池充电状态、发电机工作情况以及ECU输入输出信号是否正常-。
工业电气场景检测重点： 工业环境中电压检测关注的是供电质量与设备安全——①三相电平衡度检测（线电压偏差≤5%）；②传感器/控制器供电稳定性验证（如4-20mA信号的24V电源是否稳定）；③在线电压监测（工厂流水线、变电站、输配电线路故障排查）。工业长期在线监测对万用表精度和防护等级要求较高，普通家用万用表无法胜任-。
3.2 电压测量常见误区与行业避坑指南
误区1：用电阻档或通断档测带电电路。 这是导致万用表烧毁的最常见操作。测量电阻或通断前，必须确保被测电路完全断电且电容已放电。带电测电阻不仅可能损坏万用表，还会因电路中存在并联路径而导致读数完全不准确-10。
误区2：交直流不分、量程选错。 测量交流市电时误将万用表设置在直流档，测直流电池时误选交流档——读数为0或严重偏差。测量前务必看清表盘符号：ACV/V~测交流，DCV/V⎓测直流-52。量程选错同样致命：用交流20V档测量220V市电，电路瞬间损坏。
误区3：汽车电压检测只测静态不测动态。 很多维修新手只测蓄电池空载电压，12.6V读数看似正常就下结论，但车辆启动后发电机不充电（13.8V-14.7V）或电压降过大等问题被完全忽略。电压下降是“动态故障”，只有在电路通电且负载工作时才会显现-31。
误区4：忽略仪表内阻对测量结果的影响。 测量精密电路时，普通万用表的输入阻抗（通常为1MΩ以下）会导致电路中的电流分流，使读数偏低。高精度万用表的输入阻抗可达10MΩ，几乎不影响电路正常工作，误差可控制在0.01V以内-31。
误区5：用普通万用表测量变频器输出电压。 如前述，变频器输出PWM波形包含大量高次谐波，普通万用表测量结果严重偏差甚至烧表。工业现场测试变频器时必须选用具备低通滤波器和真有效值功能的专用仪表，或使用高压探头配合示波器检测-53。
3.3 行业真实失效案例
案例一：汽车氧传感器信号异常导致油耗飙升。 某修理厂接到一辆油耗偏高的家用轿车，仪表盘发动机故障灯未亮，电脑读取无故障码。维修人员先用万用表直流电压档（2V量程）检测前氧传感器信号——发现电压始终恒定在0.8V，完全不跳变。进一步检测传感器供电电路发现，传感器加热器线束接插件氧化导致供电电压降达1.2V（标准应≤0.1V），氧传感器因加热不足始终处于富氧检测状态，ECU因此持续加浓喷油。更换接插件并清洁触点后，氧传感器信号恢复正常跳变（0.1V-0.9V周期波动），油耗恢复正常。
案例二：工厂配电柜电压不平衡导致多台电机烧毁。 某化工厂多台380V电机频繁烧毁，每次更换新电机后运行数周又烧。维修电工检测发现，三相线电压分别为L1-L2=385V、L2-L3=378V、L3-L1=340V——L3相严重偏低。进一步排查发现该车间配电箱L3相接线端子氧化发热，接触电阻增大导致压降高达40V。更换端子排并重新压接后，三相电压恢复平衡（各相线电压均在375V-385V之间），后续未再发生电机烧毁事故。此案例说明，在工业电气维修中，电压测量的重点不仅在于有无电压，更在于各相电压的平衡性和稳定性。
四、结尾与价值延伸
4.1 电压测量核心：分级排查策略
掌握万用表读电压的核心逻辑后，实际故障排查可按以下“三阶排查法”高效推进：
第一阶——快速初筛： 优先确认供电电压是否正常。家电场景测插座220V，汽车场景测蓄电池12V，工业场景测配电柜三相电压。此阶段用万用表基础档位即可完成，排除“有没有电”的根本问题。
第二阶——节点检测： 逐级检测电路关键节点的电压。从电源输入端开始，沿着电路向负载端推进，每到一个关键节点记录电压值。当发现某节点电压异常偏低时，问题就出在前一节点与该节点之间。这种方法在汽车电压降检测和家电电路板维修中极为有效。
第三阶——专业诊断： 对于疑难故障，需动用行业专用仪器。汽车维修中用汽车诊断仪配合万用表定位ECU信号异常；工业变频器故障需用示波器观测PWM波形或使用带低通滤波功能的真有效值万用表-53。此阶段的判断依据需参考行业检测标准（如汽车传感器电压规范、GB/T 19862工业供电标准等）。
4.2 电压测量价值延伸：维护、采购与校准建议
日常维护： 万用表使用后应将档位旋至交流电压最高档（如ACV 750V），这样下次开机时即使误测任何参数，都不会立即损坏仪表-11。表笔定期检查绝缘层是否完好，金属部分有无裸露。长期不使用时取出电池，防止漏液腐蚀电路板。
行业采购建议： 不同行业从业者的万用表选购要点——家电维修爱好者选择自动量程、防烧设计、读数清晰的入门级数字万用表即可-；汽车维修师务必选择高阻抗（≥10MΩ）、具备汽车专用功能（频率、占空比、温度探头）的型号-29；工业电工应选购高防护等级（IP67）、宽工作温度范围、支持60万位高精度测量的工业型万用表-44；变频器相关工作者需选购具备低通滤波器和真有效值功能的专业万用表。
校准建议： 万用表建议每年进行一次专业校准，确保测量准确性。在校准标签有效期内的万用表，其电压测量精度可维持在标称值范围内（如±0.5%），过期未校准的万用表误差可能积累至5%以上，在高精度测量场景中不可接受。
