电源内阻是衡量电源性能与健康状态的核心参数。无论是智能手机里的锂电池、工厂UPS不间断电源的蓄电池组，还是汽车上的启动电瓶，内阻的异常升高往往是电源老化的前兆——一个内阻正常的电源，能在负载变化时稳定输出；而内阻飙升的电源，轻则导致设备频繁关机，重则引发发热起火、供电系统瘫痪等安全事故。
很多从业者在面对“测量电源内阻好坏”这个任务时，常常陷入两个极端：要么认为必须依赖昂贵的专业设备，要么用万用表随便一测就草草判断。事实上，不同场景下有不同层级的检测方法——从万用表基础估测，到电池测试仪专业测量，再到直流放电法精准检测，每种方法都有其适用的场景和判断标准。
本文结合消费电子维修、工业储能维护、汽车电瓶检测三大行业的实操场景，从基础到进阶，分层详解电源内阻的检测方法，帮助不同基础的从业者快速掌握测量电源内阻好坏的实用技巧。
一、电源内阻前置准备（适配消费电子/工业储能/汽车维修精准检测）
1.1 电源内阻检测核心工具介绍（基础款+专业款分场景适配）
基础款（新手必备） ：万用表是检测电源内阻门槛最低的工具。消费电子维修场景中推荐优利德UT61E等具备毫伏级精度的数字万用表；汽车维修场景中需要能测大电流的钳形万用表（如福禄克Fluke 376），便于在不切断线路的情况下测量启动电流。新手用万用表检测电源内阻时，重点是理解“带负载测压降”的原理，而非追求绝对精度。
专业款（适配批量/高精度检测场景） ：
电池内阻测试仪：是测量电池内阻的主力设备。这类仪器通过对被测对象施加1kHz交流信号，通过测量交流压降获得毫欧级内阻值，万用表只能测无电源对象的阻值（欧姆级），而内阻仪既可测无电源对象，也可测有电源对象的阻值-48。
蓄电池内阻测试仪（福禄克BT系列） ：适用于工业储能场景，支持同时测量内阻、电压、温度，采用交流四线法（Kelvin连接）消除测试线电阻干扰-47。
可编程电子负载+示波器：适用于专业电源质检场景。通过电子负载的恒流（CC）、恒压（CV）模式以及动态切换功能，结合示波器捕捉瞬态电压电流波形，可计算稳态内阻（ESR）和瞬态内阻（IR）-17。
吉时利数字源表（如2460型） ：适用于实验室高精度检测场景。四线检测模式配合偏置补偿功能，可将测量精度提升至μΩ级，适用于动力电池等高功率场景的脉冲测试-46。
1.2 电源内阻检测安全注意事项（重中之重）
电源内阻检测涉及带电操作，尤其工业储能和汽车场景风险较高，务必遵守以下核心注意事项：
断电操作是基本原则：测量前务必断开电源与外部电路的连接，防止检测过程中意外短路。电池正负极严禁直接短接，否则短路电流可达数百安培，引发严重事故。注意：当外电路短路时（R=0），短路电流I=E/r，由于电源内阻很小，所以短路时会形成很大的电流，这就要求我们绝对不能把电源两极不经负载而直接相连接-。
穿戴防护装备：工业储能场景检测蓄电池组时，必须佩戴绝缘手套和护目镜。汽车电瓶检测时，避免金属工具同时接触正负极。医疗场景需遵循无菌操作规范，检测工具需消毒处理。
万用表使用规范：测量电压时选择高于电源标称电压的量程；测量内阻前确认电源已完全放电（对于电池，建议放电至安全电压范围），否则可能烧毁万用表。万用表测量电阻时，被测电路必须断电。
测量前清洁连接端子：电池端子容易被氧化、腐蚀或积灰，这些都会影响电流流动，进而影响内阻读数。检测前建议用酒精擦拭电池和检测工具的端子，确保接触良好，减少测量误差-59。
1.3 电源内阻基础认知（适配多行业精准检测）
电源内阻是电源内部对电流的阻碍作用的总称。就电池而言，内阻包括欧姆内阻和电化学极化内阻和离子迁移内阻等-15。欧姆内阻主要由电极材料、电解液、隔膜电阻及各部分零件的接触电阻组成，与电池的尺寸、结构、装配等有关-15。
各行业关键参数速查：
| 行业场景 | 典型电源类型 | 健康内阻参考范围 | 异常判断阈值 |
|---|---|---|---|
| 消费电子维修 | 18650锂电池（动力型） | 内阻＜35mΩ | ＞初始值30% |
| 工业储能/UPS | 12V/200Ah铅酸电池 | 内阻2-3mΩ | 组内差异＞20% |
| 汽车维修 | 12V启动铅酸电池 | 内阻5-10mΩ | ＞15mΩ需更换 |
| 数据中心备用电源 | 2V单体蓄电池 | 内阻＜0.5mΩ | ＞1mΩ预警 |
数据来源说明：电力蓄电池检测规范中，铅酸电池组内单体差异需控制在20%以内；动力型18650锂电池内阻标准值＜35mΩ，单体允差＜±5%-27。内阻超过初始值2倍时，电池容量通常已衰减至70%以下-38。
极简注释：内阻越大，电源在输出电流时自身消耗的功率就越大，端电压跌落也越明显。这就是为什么旧电池充满电后用一下就提示电量不足——内阻变大导致有载时端电压迅速下降，设备误判为没电了-。内阻与电池容量呈负相关，容量越大内阻越小，可作为评估电池健康状态（SOH）的重要依据-57。
二、电源内阻核心检测方法（分层实操详解）
2.1 电源内阻基础检测法（新手快速初筛：开路电压+负载电压法）
适用场景：消费电子维修中快速判断电池健康度，无需专业工具，万用表即可完成。
操作步骤：
用万用表测量电源两端开路电压，记录为U开（确保电源未接任何负载）。
接入一个已知阻值的负载电阻R负，测量负载两端的电压U负，同时测量流过负载的电流I负。
代入公式计算内阻：r = (U开 − U负) / I负-58。
行业适配判断标准：
消费电子场景（如手机电池）：若计算出的内阻明显偏高（超过标称值30%），且U负/U开＜0.85，说明电池老化严重，建议更换。
汽车维修场景（启动电瓶）：启动瞬间电压跌落低于9.6V（12V系统）即视为内阻过大，电瓶已劣化。
注意要点：负载电阻R负的选择至关重要。电阻过小可能导致电流过大烧毁电源或负载，电阻过大则电压变化不明显影响测量精度。建议选择R负约等于电源标称内阻的10-50倍，使负载电流在合理范围内。
2.2 万用表检测电源内阻方法（新手重点掌握）
万用表虽不能直接测量带电电源的内阻，但可以通过间接法估算。新手重点掌握以下两种实用方法：
方法一：电阻档检测法（仅适用于已断电的电池单体）
操作步骤：
确保电池已完全放电或从电路中拆下，用万用表电阻档（建议选择最低量程，如200Ω档）直接测量电池正负极之间的电阻。
需要特别注意的是：普通万用表电阻档只能测无电源对象的阻值，有电的电池不能直接测，否则可能损坏万用表-48。所以此方法仅适用于已彻底放电的电池单体。
方法二：压降计算法（适用于带电电源检测）
操作步骤：
测量电源开路电压U1。
接入一个已知阻值的负载电阻，测量负载电压U2。
根据负载电压和负载电阻计算电流I=U2/R负。
代入r=(U1-U2)/I计算内阻。
行业实用技巧：
工厂新手快速匹配量程：建议先用高量程测量开路电压，预估电源电压后再选择合适量程。测量内阻时建议多次测量取平均值，减少误差。
汽车维修新手快速定位电瓶问题：用万用表测量启动瞬间电压变化，电压跌落越严重说明内阻越大。正常12V电瓶启动时电压应保持在10V以上。
消费电子维修小技巧：测量锂电池内阻时，建议在电池电压处于3.6V-3.8V（锂离子）或1.3V-1.4V（镍氢）范围内进行，过低或过高电压下测试的内阻值不准确-59。
万用表内阻检测的核心局限：万用表测量电阻的原理是通过内部电源向被测对象施加电流，测得的是“静态电阻”。而电源（尤其是电池）的内阻是“动态参数”，随温度、荷电状态、老化程度变化-38。万用表只能做粗略判断，需要高精度检测时请使用专用电池内阻测试仪。
2.3 专业仪器检测电源内阻方法（进阶精准检测）
（一）电池内阻测试仪检测法（工业储能/数据中心首选）
适用于工业储能场景的批量检测、蓄电池组日常巡检，以福禄克BT521为例：
操作流程：
第一步：佩戴绝缘手套，检查测试仪电量，安装专用四线测试探针（带弹簧的四线夹具）-47。
第二步：开机后进入主菜单，选择“Battery Test”模式，设置电池类型（如12V铅酸、2V单体等）和标称电压-47。
第三步：红色探针接电池正极（+），黑色探针接负极（–），确保探针与端子完全接触、无氧化层或油污。福禄克采用四线制测量——两根电流线注入信号，两根电压线采样，有效排除接触电阻影响-47。
第四步：按下测试按钮，仪器自动完成测量，屏幕显示内阻值（μΩ或mΩ）和直流电压。数据自动保存并关联电池ID-47。
第五步：通过USB或Wi-Fi将数据同步至电脑，使用配套软件导入数据，生成单节电池历史趋势图和整组电池内阻对比图，根据内阻变化率判断是否需更换（如较初始值上升20%-30%预警）-47。
行业核心判断指标：
铅酸蓄电池：12V/200Ah型号标准内阻2-3mΩ，组内单体差异控制在15%-20%以内-27。
锂电池：动力型18650电池内阻应小于35mΩ，单体允差小于±5%-27。
数据中心/通信基站：同组电池内阻差异控制在15%以内，可定位落后电池-。

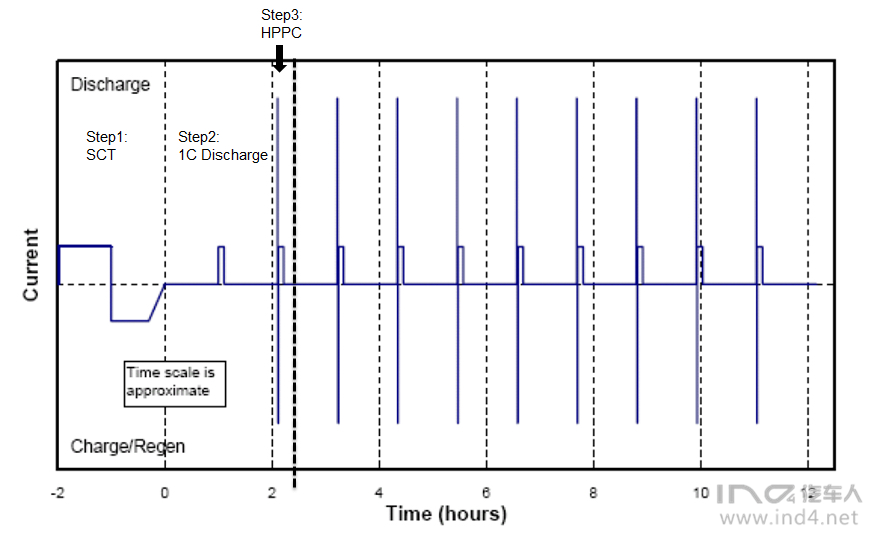

（二）直流放电法检测（实验室/产线高精度检测）
依据IEC 61960标准实施，适用于动力电池、储能系统的高精度检测：
操作流程：
恒流源施加C/3倍率放电脉冲（通常持续30s）。
高精度电压采样模块记录电压变化ΔV。
按R=(V0-Vt)/I计算瞬时内阻。
重复三次测量取算术平均值-26。
直流放电法的优点在于可避免蓄电池内部容抗、纹波电流和其它噪声源的干扰，大电流测试可提高测试的准确度-。适用于工厂流水线批量检测和专业质检场景。
（三）交流注入法（在线无损检测）
符合GB/T 31486规范要求，适用于需在线检测的UPS、通信基站场景：
操作流程：
信号发生器输出1kHz正弦波扰动信号。
四线制连接消除接触电阻影响。
锁相放大器分离阻抗实部与虚部。
建立Nyquist图谱解析欧姆阻抗分量-26。
交流法的优点是可在线测量、无需脱机操作，测量时间极短（约100毫秒），测量精度误差一般在1%-2%之间-。交流法测量出的电阻被称为AC-IR，直流法测量出的电阻被称为DC-IR，二者是互补的关系，建议两种方法同时使用-。
（四）示波器+电子负载法（电源研发/质检场景）
使用示波器测量电源的输出电阻，需通过动态负载扰动法或电压-电流斜率法-23：
动态负载扰动法操作步骤：
设置电子负载为恒流（CC）模式，设定两个不同的电流值（如I1和I2）。
配置电子负载的切换时间（如1ms），确保电流变化足够快以捕捉动态响应-23。
示波器设置为单次触发模式，触发源选择电流信号，捕获电压和电流波形-23。
在波形上标记电流变化时刻，读取对应的电压值V1和V2，计算输出电阻R=(V2-V1)/(I2-I1)-23。
需多次测试取平均值，消除接触电阻和测量噪声的影响-17。
此方法适用于电源研发验证、电源适配器质检等专业场景，可同时测量稳态内阻（ESR）和瞬态内阻（IR）-17。
三、电源内阻检测补充模块
3.1 不同类型电源的内阻检测重点
（一）锂电池检测重点
动力型18650电池：重点关注直流内阻（DCIR），通过1C倍率脉冲测试识别内阻差异≥0.5mΩ的劣化电池-46。
消费电子锂电池（带保护板） ：健康状态内阻应低于70mΩ；16340带保护板电池需更低-59。重点检测交流内阻（ACIR），用1kHz交流信号即可。
磷酸铁锂电池：相较于三元锂电池，在循环过程中内阻增长更为缓慢，更适用于长寿命需求的场景-。
（二）铅酸蓄电池检测重点
启动型铅酸电池（汽车电瓶） ：重点检测冷启动电流（CCA）对应的内阻值，通常在5-10mΩ。亏电态（电量＜20%）时内阻显著升高，过度放电后内阻不可逆增大，如12V铅酸电池亏电时内阻增幅＞30%-38。
阀控式密封铅酸蓄电池（UPS/通信基站） ：重点检测浮充状态下的内阻一致性。同组电池内阻差异应控制在15%以内，浮充电压波动≤±1%-。
（三）电源适配器/直流电源检测重点
线性电源：重点检测负载调整率对应的等效内阻，内阻应尽可能小（理想为0）。
开关电源：重点检测高频纹波下的动态内阻特性，使用示波器+电子负载进行动态负载测试。
3.2 电源内阻检测常见误区（避坑指南）
以下5个误区是行业内的高频误判点，务必注意：
❌ 误区：万用表电阻档可以直接测带电电池的内阻
危害：可能烧毁万用表。万用表电阻档测电阻时表内电池提供测试电流，被测对象有电时会反向灌电流。电池内阻测试仪既可用于有源对象检测，而万用表只能测无电源对象-48。
❌ 误区：仅凭电压正常就判断电池健康
危害：电压正常但内阻已飙升的电池严重劣化，但在空载时电压看起来完全正常。只有接入负载后压降才会暴露问题-47。
❌ 误区：忽略温度对测试结果的影响
危害：内阻受温度影响显著。温度低于0℃时内阻可升高50%-200%，-20℃时锂离子迁移阻力倍增-38。应在20℃±5℃标准测试环境下测量，或记录测试温度并修正结果。
❌ 误区：接触不良导致虚假高内阻值
危害：腐蚀或松动的端子会导致测量读数虚高，误判电池故障。检测前务必清洁端子并确保接触良好-47。
❌ 误区：在充放电过程中测试内阻
危害：充电或放电过程中的电压电流不稳定，测试数据不可比。应在浮充稳定状态下或断开电源后进行测试，确保数据可比性-47。
3.3 电源内阻失效典型案例（实操参考）
案例一：工业储能——蓄电池内阻异常导致变电站保护测控装置故障
故障现象：某10kV配电线路故障引起变电站内直流母线电压异常，导致多个保护测控装置故障-。
检测过程：技术人员排查发现隐藏的蓄电池内阻异常原因——一组蓄电池中个别单体内阻显著高于同组其他电池（差异超过30%），导致在故障时刻该单体无法正常放电，引起整个直流母线电压跌落。
符合标准的解决方法：通过蓄电池分析仪测试整组电池内阻，将内阻差异超过15%的落后电池定位并更换，确保组内单体一致性达标-。
案例二：消费电子/汽车维修——内阻升高导致充不满电/提前停机
故障现象：某动力电池包频繁出现充不满电、设备提前停机问题。充电时电池电压上升很快，充电控制线路判定为已充满而停止充电，但实际容量严重不足。
检测过程：检测发现某一节电芯内阻升高（超过初始值2倍），导致该电芯在充电时端电压异常升高，整组电池容量大大下降-。电池老化后内阻变大，在较大充电电流作用下会产生一定压降叠加在电池电压上，导致电池提前保护-。
解决方法：通过内阻测试仪筛选出内阻异常的单体电芯进行更换，或对整个电池包进行均衡维护。锂电池长期存放导致容量损失、内部钝化、内阻变大时，可通过充放活化来恢复-。
四、电源内阻检测与价值延伸
4.1 电源内阻检测核心（多行业高效排查策略）
电源内阻检测的核心逻辑可归纳为“分级递进”策略：
| 检测层级 | 适用场景 | 核心方法 | 判断依据 |
|---|---|---|---|
| 初级筛查 | 消费电子维修、快速判断 | 开路电压+负载电压法（万用表） | 压降是否在合理范围（U负/U开＞0.85） |
| 中级检测 | 蓄电池组日常巡检 | 电池内阻测试仪（交流法） | 内阻是否在标准参考范围内 |
| 高级检测 | 实验室研发、产线质检 | 直流放电法（DCR）/示波器+电子负载 | 精确计算内阻值，符合IEC/GB标准 |
无论哪种方法，核心都是测量“带负载时电压跌落”的程度——跌落越大，内阻越大，电源健康度越差。
4.2 电源内阻检测价值延伸（维护与采购建议）
日常维护建议：
定期检测：工业储能蓄电池建议每季度检测一次内阻，建立内阻变化趋势曲线；消费电子电池建议每半年检测一次。
建立基准值：新电池投运时即记录初始内阻，作为后续比对依据。内阻较初始值上升20%-30%即需关注，上升超过50%建议更换。
保持测试条件一致：尽量在相同温度、相同荷电状态下测试，确保数据可比性。
采购选型建议：
内阻优先原则：同等容量的电池，内阻越低工艺水平越高、性能越好，可通过筛选内阻值均衡的单体电池延长使用寿命-57。
行业标准匹配：工业场景采购蓄电池时，要求供应商提供符合IEC 62620、GB/T 31486等标准的出厂内阻检测报告，确保单体内阻差异在允许范围内-27。
长效场景选型：对于长寿命需求的场景（如储能系统），优先选用磷酸铁锂电池，其在循环过程中内阻增长更为缓慢-。
