一、开头引言
电容升压技术——利用电容的充放电特性将低电压转换为高电压——是工业设备与汽车电子中的核心技术手段。在工厂自动化生产线上，电容升压电路承担着为静电除尘器提供高压直流电源、为工业电源模块实现电压倍增的关键任务；在汽车维修场景中，升压电路则负责驱动车载高压系统、为传感器和执行器提供稳定工作电压。这类电路中的电容一旦失效，轻则导致设备电压异常、功能失灵，重则引发短路起火、系统瘫痪。
掌握工业电容升压电路与汽车升压电容的检测方法，对排查设备故障、保障生产安全至关重要。本文面向工厂生产线质检员、设备维修技师、汽车维修师及电子爱好者，从基础到专业，分层次详解万用表检测电容升压电路步骤、工业专业仪器检测方法以及汽车场景专属检测技巧，兼顾新手易懂与专业精准，帮助不同基础的从业者快速掌握电容升压电路中电容好坏的判断能力。
二、前置准备
2.1 工业与汽车场景电容升压电路检测核心工具介绍
基础工具（新手入门必备）：
数字万用表（DMM） ：工厂入门质检员、汽车维修学徒的首选工具。选择具备电容测量功能（通常标注“F”或“CAP”档）和二极管档（蜂鸣档）的型号，测量范围覆盖100pF至10000μF，电压测量档位需支持直流600V以上（工业高压场景需1000V以上）。
LCR数字电桥（手持式） ：适用于汽车维修快速筛查电容容值与ESR（等效串联电阻），推荐选择测试频率100Hz/1kHz/10kHz可调的型号。
示波器（基础款） ：观察升压电路输出波形，识别纹波异常或振荡问题-49。
专业工具（质检工程师/资深技师配置）：
高压耐压测试仪（HIPOT Tester） ：工厂流水线、高压电容质检的核心设备。需支持直流/交流0-10kV甚至100kV输出，配备0.1μA级漏电流检测精度-57-58。
LCR精密电桥（台式） ：用于工业电容批量检测，精度要求容值误差≤±0.5%，ESR测量分辨率≤0.001Ω。
绝缘电阻测试仪（兆欧表） ：测试电容端子与外壳之间的绝缘电阻，新电容应≥5000MΩ-59。
红外热像仪：汽车维修场景中快速定位发热异常的电容组件。
2.2 电容升压电路检测安全注意事项
重中之重！工业与汽车场景安全规范如下：
彻底放电是第一原则：电容升压电路中的电容常工作在高压状态（工业高压电容可达数千伏，汽车升压电路可达数百伏），检测前必须使用专用放电电阻（10kΩ-100kΩ）将电容两端电压降至安全范围（≤10V）-63。严禁直接用螺丝刀短接放电——高压下会产生强烈电弧，损坏电容且危及人身安全。
断电检测与高压防护：工业高压电容检测必须在完全断电、系统停机状态下进行，穿戴绝缘手套和护目镜。汽车场景需先断开蓄电池负极，等待5分钟以上让车载电容自然放电。
仪器接地与量程预检：使用耐压测试仪前确认设备良好接地，万用表测试前确认量程档位正确——用低压档测高压会瞬间烧毁仪表，造成安全事故。
环境条件控制：电容耐压测试应在标准室温（20℃-25℃）和湿度≤60%条件下进行，高温高湿会显著降低电容耐压性能，干扰测试结果-63。
2.3 电容升压电路基础认知（适配工业与汽车精准检测）
电容升压的核心原理是倍压整流——通过电容的串联充电与并联放电，结合二极管的单向导电性，将输入电压峰值逐级叠加，最终输出多倍于输入峰值的直流电压-1。在工业设备中，n级倍压电路可实现输入电压峰值的n倍输出，广泛应用于静电除尘器、X光机高压电源等需要高电压但低电流的场合-1。

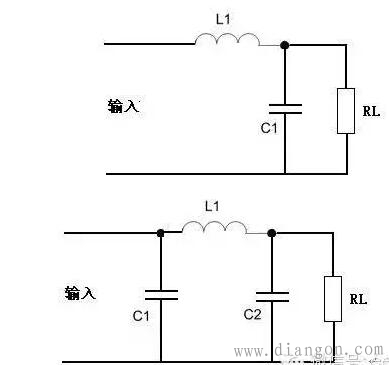

工业场景中的关键参数包括：额定电压（电容标称最大工作电压，需比实际工作电压高30%以上）、容值（影响输出电压纹波大小，容值越大纹波越小-1）、ESR（等效串联电阻，影响电容充放电效率）以及漏电流（反映介质老化程度）。汽车升压电容还需关注温度耐受性（机舱高温环境）和抗振性能。
三、核心检测方法
3.1 电容升压电路基础检测法（工业与汽车新手快速初筛）
第一步：目视检测法
检查电容外观是否有以下损坏特征：顶部防爆槽鼓胀凸起（铝电解电容典型失效模式）、外壳裂纹或电解液泄漏、引脚锈蚀或焊点开裂。在工业环境振动剧烈或汽车机舱高温工况下，引脚松动是常见故障类型。
第二步：导通/短路检测法
万用表调至蜂鸣档（电阻档最低档），红黑表笔分别接触电容两引脚。若蜂鸣器持续鸣响（电阻趋近于0Ω），说明电容已击穿短路，必须更换。正常电容在测量初期应显示短暂充电读数后迅速归零或显示高阻值。
第三步：简易充放电检测法（适用于电解电容）
万用表调至电阻档（10kΩ档），红表笔接电容正极、黑表笔接负极。正常电容会显示电阻值从零逐渐增大直至无穷大（或“OL”）。若始终显示低阻值不变，说明电容漏电严重。这一方法在汽车维修现场快速判断电容好坏时尤为实用。
3.2 万用表检测电容升压电路方法（工业与汽车新手重点掌握）
模块一：电容容值检测（确定电容是否容量衰减）
第一步：确保电容已完全放电（通过放电电阻操作）。
第二步：万用表拨至电容测量档（通常标注“F”或“CAP”符号）。
第三步：根据电容标称容值选择合适量程（如标称100μF，选择200μF量程）。
第四步：将电容插入万用表专用电容插孔（电解电容注意正负极对应：红表笔→正极，黑表笔→负极）。
第五步：读取测量值，判断标准：工业高压电容允许容值偏差通常为标称值的±20%（具体以元件规格书为准），超出此范围或显示“OL”则电容失效。
模块二：二极管与电容联检（升压电路特有故障排查）
在电容-二极管倍压升压电路中，故障发生率最高的是电容C1和二极管VD1/VD2-69。
二极管检测：万用表调至二极管档，正向测量时显示正向压降（硅管约0.5-0.7V，肖特基管约0.2-0.4V），反向测量时显示“OL”（无穷大）。若反向测量导通（蜂鸣或显示低电压），说明二极管已击穿-49。
输出端电压异常诊断：若升压电路输出电压低，优先检测电容C1是否漏电——更换同规格电容后电压恢复正常，则确认C1故障-69。
模块三：工业电容耐压快速验证（工厂入门质检适用）
用万用表高压直流档（1000V档）测量倍压电路输出端直流电压，与理论计算值对比（理论输出电压≈输入峰值电压×倍压级数，实际因二极管压降和电容漏电会略有降低-1）。若实测电压显著偏低（低于理论的70%），大概率是电容老化或二极管损坏所致。
3.3 工业专业仪器检测电容升压电路方法（进阶精准检测）
专业仪器一：高压耐压测试仪（适用于工厂流水线、质检实验室）
高压耐压测试是评估电容在过压条件下绝缘强度的核心检测项目，需严格遵循GB/T2693、IEC60384等标准规范-58。
操作流程：
预处理：被测电容在25±5℃环境中静置24小时以上-。
直流耐压测试：以≤100V/s速率线性升压至标称电压的1.5-3倍（如400V电容测试电压设定为600-1200V），保持60秒，监测漏电流是否超过阈值（典型要求漏电流≤0.01-0.03mA/μFV）-62。
击穿电压测定：采用阶梯升压法，记录介质失效瞬间的临界电压值-62。
绝缘电阻测试：在500V直流偏压下测量两极间绝缘电阻，工业高压电容典型要求值≥10GΩ·cm-62。
结果判断：无击穿现象、漏电流稳定且在允许范围内——电容耐压合格；测试过程中漏电流突增或发生击穿——电容不合格，必须更换。
专业仪器二：LCR精密电桥（适用于工业电容批量检测）
选择测试频率：工业滤波电容常用100Hz或120Hz，高频电容用1kHz或10kHz。
测量电容值（C）：偏差应在标称值的±5%以内-59。
测量损耗角正切值（tanδ）：在1kHz频率下，工业电力电容tanδ通常要求≤0.002-57。
测量ESR：功率电容ESR超标（如>10mΩ）易引发异常发热，需重点关注-59。
专业仪器三：去极化电流测试仪（符合DL/T 2605-2023新标）
施加直流高压后测量电流衰减曲线，稳态电流升高提示电容绝缘受潮或介质老化，可精准识别早期缺陷-59。此方法适用于变电站、配电系统中的高压电力电容器检测。
工业流水线在线检测技巧：在批量检测场景中，可采用并联测试夹具一次性完成多颗电容的耐压筛选，配合自动化测试系统实现快速判定。
四、补充模块
4.1 工业与汽车场景不同类型电容的检测重点
工业场景：
高压铝电解电容（应用于PFC升压电路、直流母线滤波）：重点检测耐压性能（额定耐压≥1.5倍工作电压）和漏电流指标-29。高电压电容ESR通常高于低电压电容，同等容量下450V电容的ESR可能比50V电容高3-5倍，检测时需参照规格书标准-30。
薄膜电容（应用于倍压整流电路、高频滤波）：重点检测容值精度和介质损耗角tanδ，聚丙烯薄膜电容tanδ典型要求≤0.001。
陶瓷高压电容（Y5U/X7R材质）：重点检测绝缘电阻（≥10GΩ·cm）和温度循环耐受性（-55℃至+125℃循环20次）-57。
汽车场景：
升压电路输出电容：重点检测ESR和纹波电流承受能力，避免因ESR过高导致发热失效。
DC-DC转换器滤波电容：重点关注高温（85℃-105℃）环境下的容量稳定性，容量变化率应≤±7%-59。
超级电容备份组：需进行均衡电路检测，确保每个单体电容电压均衡（2.7V或3.0V规格），防止过压导致失效-24。
4.2 工业与汽车电容升压电路检测常见误区（避坑指南）
误区一：直接用万用表测未放电电容——残余高压会瞬间烧毁万用表，甚至引发电弧伤人。正确做法：必须先用放电电阻放电。
误区二：仅凭容值正常就断定电容好——容值正常不等于性能合格。电容漏电、ESR升高、耐压下降等隐性故障无法通过容值测量发现，需配合耐压测试和ESR检测-49。
误区三：忽略环境温度对检测结果的影响——工业高压电容在高温下耐压性能显著降低（如某Y2电容在25℃下耐压2000VAC，在40℃/80%RH下可能降至1500VAC），测试条件必须标准化-63。
误区四：用万用表二极管档测出正常就认为二极管无故障——实际案例中，倍压电路二极管用万用表检测正常，但换上新二极管后电路恢复正常，说明万用表无法检测某些劣质二极管的轻度漏电故障-70。
误区五：忽视电容耐压余量选型——在5V电路中选用10V耐压电容尚可，但在高压场景下，电容耐压值必须大于电路中最大电压的至少30%以上，否则极易击穿-。
4.3 工业与汽车电容升压电路失效典型案例（实操参考）
案例一：工厂倍压整流电路输出电压低，电容C1漏电引发故障
某工厂设备维修人员发现倍压整流电路输出电压远低于正常值（理论二倍压实际仅1.3倍）。使用万用表二极管档检测二极管正常，电容容值测量也接近标称值。经专业LCR电桥进一步检测发现，电容C1的损耗角正切值tanδ从正常0.002升至0.015（超标7倍以上），说明介质已严重老化漏电-69。更换同规格低ESR电容后，输出电压恢复至正常值。启示：倍压电路中C1的漏电是输出电压低的最常见原因，不能仅靠容值判断电容好坏。
案例二：35kV电容式电压互感器二次电压异常——电容元件绝缘薄弱引发击穿
某35kV变电站A相、C相电压互感器二次电压异常偏低（仅6V、10V，正常应为61V），红外测温显示故障相油箱壳体温度明显偏高-51。检修人员通过绝缘试验、介损及电容量测试确定故障位于电容分压器单元。解体检查发现，电容元件之间的连接片处存在绝缘薄弱点，长期运行后发生局部放电，最终导致电容元件击穿-。启示：工业高压电容的耐压检测和介损测试对预防此类隐性故障至关重要。
五、结尾
5.1 电容升压电路检测核心（工业与汽车高效排查策略）
针对工业与汽车场景的不同需求，建议采用分级检测策略：
工业工厂生产线场景：基础目视检测 → 万用表导通/短路检测 → LCR电桥容值/ESR检测 → 高压耐压测试仪验证（质检环节必做）→ 在线批量检测（流水线专用夹具）。
汽车维修场景：放电安全确认 → 万用表容值/二极管联检 → 输出端电压实测对比 → 示波器观察波形纹波 → 红外热像仪定位发热异常点。
核心结论：测量电容升压电路好坏，不能单靠一种方法——目视检查能发现外观失效，万用表容值检测确认容量衰减，耐压测试验证绝缘强度，ESR和tanδ测量揭示隐性老化。四者结合，才能准确判断电容在升压电路中的真实健康状况。
5.2 电容升压电路检测价值延伸（工业与汽车维护与采购建议）
日常维护：工业电容每半年进行一次耐压抽检和绝缘电阻测试；汽车升压电容建议随大保养周期（2万公里）检查。对于工作环境恶劣（高温、高湿、振动剧烈）的场景，维护频次应加倍。
采购选型：工业高压电容优先选择符合GB/T2693或IEC60384标准、具备第三方检测报告的品牌；汽车电容需确认AEC-Q200车规级认证。选型时留足电压余量（额定电压≥工作电压1.5倍），电容耐压值不足是升压电路早期失效的主要元凶-。
校准周期：检测用仪器（万用表、LCR电桥、耐压测试仪）应每年送第三方计量机构校准，确保检测数据可信。
